自无锁开关和轻触开关的区别

2023-09-15 13:56:37

自无锁开关与轻触开关的区别

自锁开关多用来作为电子产品电源开关,它是由外壳、底座、按柄、弹簧及码片组成,在按下一定行程后,按柄会被卡扣卡住,即导通;再按一下会回到自由位置,即断开。轻触开关主要用于电子产品的控制部分,它是由底座、弹片、盖板及按柄组成,通过对按柄施加垂直方向的力,直至弹片发生形变,从而导通线路,垂直方向的力消失,弹片恢复形变,线路断开。

那么和轻触开关有何区别呢?首先自无锁开关和轻触开关之间的性能是不一样的,并且完全是两个概念的描述。自锁开关能够让我们通过锁定的结构性能来保持锁定或者开通的状态,而轻触开关的话,在使用开关的时候所耗费的是力量的大小。

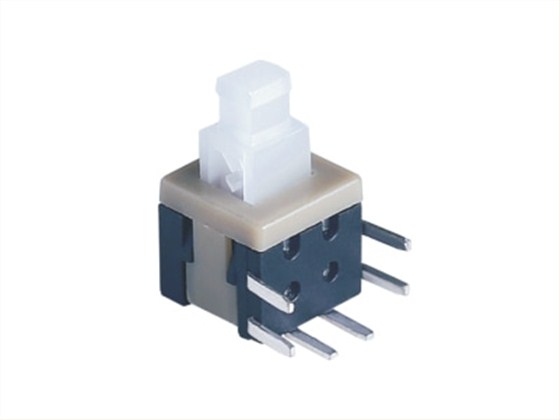

自无锁开关 (4)

同时轻触开关在使用的时候不需要耗费过大的力度就能够改变开关的状态,在触点方面的容量还是比较小的,而且这种开关在被加工的时候结构较为简单,开关的力量在消失了之后也只能够保持在原来的状态当中了。也就是说,我们在使用轻触开关的时候,我们只需要使用较小的力量就能够按动这个开关了,这个开关按钮不用锁定。在目前的市场中一些薄膜开关以及小型的微动开关都属于轻触开关,在结构上也多采用相互绝缘的薄膜,通过按压能够让内部的线路进行连接。

自无锁开关多强调在自锁这个词汇上面,它有较为明显的操作方向指导,比如说我们通过使用的电风扇调速开关,强调是不是带有自锁的功能就有着非常明显的方向开关,这样的开关具有自锁的装置和性能,通过自锁的性能能够让自己保持断开的状态或者是接通的状态。比如电饭锅的开关就是一种自锁开关,这种开关的使用可以是我们的使用更加有保障。

实际上自锁开关与轻触开关是从不同方面来描述开关性能;“自锁”是指开关能通过锁定机构保持某种状态(通或断),“轻触”是说明操作开关使用的力量大小。

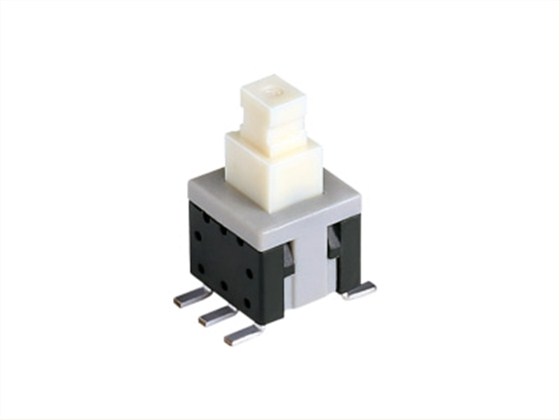

自无锁开关 (6)

一般来说机械式开关也许可以这样区分:

开关从操作方式来说分旋钮式、板动式(包括纽子开关、船形开关)、按钮式;其中旋钮式和板动式开关大都可以在操作后保持(锁定)在接通或断开状态,如日常使用的灯开关、风扇调速开关,这类开关大都不用强调是否带自锁,因为都有明显的“操作方向”只有按钮式开关,使用时都是按动,大多数按钮开关都用于按下时接通或断开电路,释放后状态即复原,所以有时称为“电铃开关”,按钮式开关为了达到能保持“已被按下”状态,与普通开关一样,才加有自锁装置,利用自锁性能,使其同样可以自己保持接通或断开状态,这就是带自锁的开关,其中,为某种需要,数个开关在工作时只允许其中一个处于连接状态,其余必须断开时,有将数个按钮开关并排组合,并使用“互锁机构”,只允许其中一个开关处于连接锁定状态,当按下另一开关时,该开关被锁定,但同时原锁定的开关被释放(如磁带录音机上的“播放、快进、快退”机械按钮)。这些开关,触点可以 是一组或多组;锁定机构也多种,其中应用较多的是利用一弹簧勾沿一心形槽滑动,心形槽的两个尖对应开关的锁定与释放位置。

顾名思义,“轻触”就是不必用多大力量接触就可以改变开关接点的状态,所以触点容量都很小,且结构简单,开关力量撤消后只能保持原来状态,也就是说,相当一个用很小的力量就可以按动的,不带锁定的单接点按钮开关,目前,薄膜开关、小形微动开关都可算轻触开关,结构上大都采用两片相互绝缘的薄膜上印刷导电线路,通过按压使线路相互连接;或使用薄弹性金属制作的蝶形弹片,按动弹片使印刷电路连接。

电饭锅、电热水壶上的开关,按下后被锁定,但加热到指定条件后,锁定开关状态的磁铁或双金属片动作,使开关复位同时切断电源(电饭锅是转换到保温状态),也许不合“断电后复位”要求。

断电后复位,即锁定机构工作应于电源相关,成品好象没有,因为该要求可以使用一般按钮开关与继电器组成的电路可以达到;但如果仅使用一个继电器(或接触器),将其一组常开触点用来控制该继电器(接触器)工作线圈电源,把继电器衡铁当作开关按钮,按下衡铁后,继电器控制线圈的触点闭合,线圈得电,继电器保持吸合(自锁),其余触点控制其他线路;当一旦电源断电,继电器随即断电,衡铁复位,相当按钮复位,需要再次按动继电器衡铁,电源才能再次接通。这继电器此时相当一个带电锁定的按钮开关。
