共模电感如何选型


共模电感是一种广泛应用于电子电路中的电感器件,它在电路中主要用于过滤和隔离共模干扰。下面教你如何正确选型。

1. 电感值的选择:共模电感的电感值大小是选型过程中需要非常关注的一个指标。电容和电感之间的共振频率等于1/(2*π*sqrt(LC)),因此如果电感值过小或过大,可能导致在共模干扰抑制上产生问题。对于电路中的隔离应用,通常需要选用高电感值的共模电感,振荡回路中的抗性降低了进一步滤波的效果,而对于高频电路,电感值则需要更小一些,因为更大的电感值会导致更大的磁场强度。

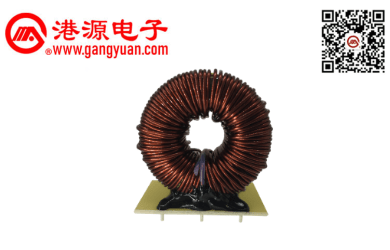

磁环电感 (3)

2. 电流能力的选择:共模电感的电流能力是指它能承受的最大电流大小,也是选型过程中需要关注的另一个指标。电感器件在通电时会产生磁场,如果电流过大,可能会导致磁场超过磁芯的饱和磁场,从而导致电感失效。因此,需要根据电路需要的电流大小来选择合适的电流能力,以确保共模电感能够长期稳定工作。

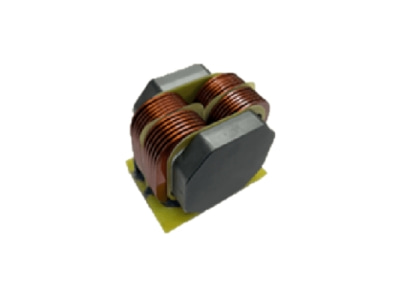

电感 (3)

3. 抗干扰能力的选择:共模电感在应用于抑制共模干扰时,需要具有一定的抗干扰能力,以杜绝干扰信号对原信号的干扰。为此,可以选择电感中磁芯材料的种类,同时采用较高的阻抗匹配设计,以提高共模电感的抗干扰能力。

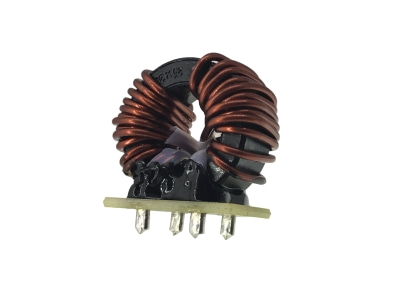

电感 (4)

4. 封装形式的选择:共模电感的封装形式有很多种类,常见的有片式、露天式、半露天式等多种形式。不同的封装形式适用于不同的环境和应用类型,需要根据具体情况来选择。例如,在高温环境下,采用露天式封装的共模电感可能更加合适。

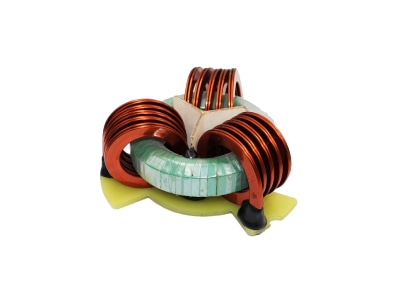

电感 (2)

5. 成本的控制:成本也是选型过程中需要关注的因素之一。共模电感的价格根据其参数不同而有很大的差异,需要根据所需的电感参数、封装形式、品质等因素进行权衡,选择性价比最高的电感型号
