当前位置首页 » 港源电子——PQ26251906010变压器产品介绍

港源电子——PQ26251906010变压器产品介绍

返回列表 来源:港源 作者: 查看手机网址
扫一扫!港源电子——PQ26251906010变压器产品介绍扫一扫!
浏览:- 发布日期:2020-04-22 10:48:49【

变压器的概念,通常我们把磁芯变压器叫做开关电源变压器,它是用于高频开关电路里的。用于50HZ或60HZ的变压器我们才叫做电源变压器,这类变压器的铁芯是由硅钢片或铁铝合金片叠加而成,这是通常的叫法。六七十年代大型电源低频变压器都用硒钢片,只有小型输入输出变压器才用硅钢片。

产品参考型号《PQ26251906010仅做为产品信息参考,详细信息请联系官方客服确认)

一. 引用标准(RULES AND STANDARDS QUOTATION)

仅做为产品信息参考,详细信息请联系官方客服确认)

GB/T 15290-94 电子设备用电源变压器和滤波扼流圈总技术条件。

GB 2423       电工电子产品基本环境试验规程

GB/T 15290-94 电子设备用电源变压器和滤波扼流圈总技术条件。

 GB 2828       逐批检查计数抽样程序及抽样表(适用于连续批的检查)

 GB 2829       周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)

GB 8554       电子和通信设备用变压器和电感器测试方法及试验程序。

GB 4943-2001  信息技术的。

 SJ 2488        电子设备用变压器、阻流和铁芯噪声测试方法。

GBT 15290-1994 电子设备用电源变压器和滤波扼流圈总技术条件

 SJ 2916-88     彩色电视广播接收机用开关电源变压器总技术条件。

SJ 3270-90     隔离变压器的要求。

GJB360A-96  《电子及电气元件试验方法》

UL1446    绝缘材料认证标注

IEC1007   Transformer and inductors for use in electronic and telecommunicationequipment—Measuring methods and test procedures

产品符合RoHS或其它环保要求(RoHS or other environmental request)

二、安装尺寸及外形图(CONFIGRATION & DIMENSIONS)

(仅做为产品信息参考,详细信息请联系官方客服确认)

T-BJ022-1 尺寸图

三.  推荐焊盘(LAYOUT RECOMMENDATION)

(仅做为产品信息参考,详细信息请联系官方客服确认)

T-BJ022-1 推荐焊盘(仅做为产品信息参考,详细信息请联系官方客服确认)

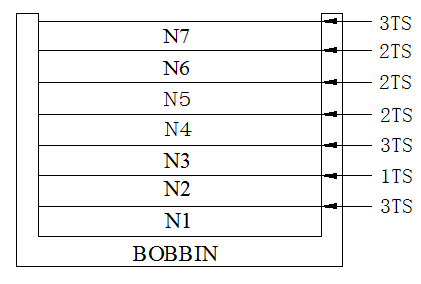

四、内部结构图(WINDING CONSTRUCTION)

图片 6

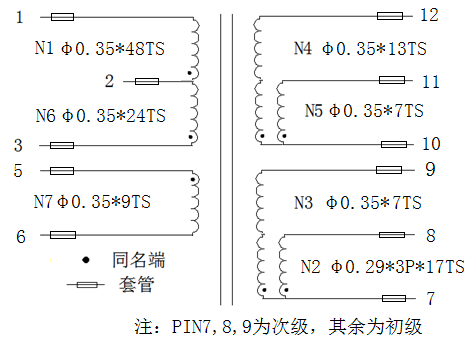

五、原理图  (SCHEMATIC)

(仅做为产品信息参考,详细信息请联系官方客服确认)


T-BJ022-1 原理图(仅做为产品参考)

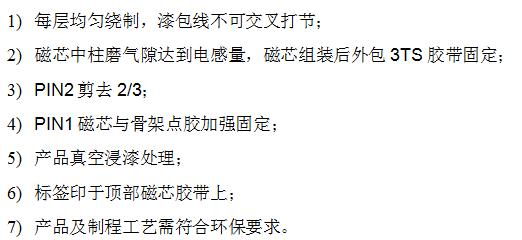

六、工艺说明MANUFACTURE SPECIFICATION

(仅做为产品信息参考,详细信息请联系官方客服确认)

工艺说明5

七、 电气参数(ELECTRIC CHARACTERICS @25℃)

(仅做为产品信息参考,详细信息请联系官方客服确认)

NO.

Measuring Parameter

Measuring PIN

Measuring Value

Measuring Standard

Equipment

1

电感量

31

1.5mH±8%

10KHz / 0.1V

TH2816B

2

漏感

31

25.0uH MAX

3

直流电阻

31

735mΩ±20%

25

GOM-801G

56

126mΩ±20%

79

78mΩ±20%

78

83mΩ±20%

1011

88mΩ±20%

1012

150mΩ±20%

4

抗电强度

初级次级

2mA MAX

AC 1500V 60S

CJ2671

绕组磁芯

2mA MAX

AC 1000V 60S

5

绝缘电阻

COILCORE

100 MΩ Min.

DC 500V

CS2676F

6

线材等级

CLASS B

7

重量

g

六. 推荐焊接条件(SOLDERING CONDITION RECOMMENDED)

(仅做为产品信息参考,详细信息请联系官方客服确认)

6.1焊接方法

元器件的组装方式是波峰焊

6.2波峰焊焊接方式

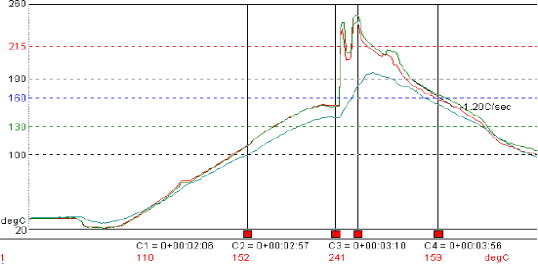

图片 7


波峰焊温度:255OC±5OC;时间:不少于7秒。

波峰焊预热温度:100160OC;时间:不少于10秒。

6.3高温耐热性:

260℃的熔融钎料中,停留时间不少于10秒,无质量问题。

6.4返修温度和时间

温度:350OC;时间:不少于5秒。

6.5焊接次数:

元器件能承受的焊接次数不少于5次。

由于变压器产品都是非标参数,欢迎大家来图定制哦。

港源电子做为国内26年生产厂家,除了跟知名品牌合作,也一直坚守着精细技术,制造未来的企业信念。相信在各位选择不同的开关时,每一种都可以在电路中实现特别的作用。想要了解更多电子元器件的小知识,欢迎来到港源电子官方网站咨询哦:http://www.gangyuan.com/
