轻触开关怎么接线

轻触开关使用过程中,以满足操作力条件,向开关进行施压,以此来进行开启、关闭的功能。当撤销施压的时候,四脚轻触开关就会被关闭,其四脚轻触开关内部结构都是依靠金属弹片来保护受力情况,实现接通、断开。这也只是其中四脚轻触开关其中的一点,想要知道更多四脚轻触开关的信息,不妨请接着往下看吧!

其实轻触四脚开关就是和我们生活中常用的轻触开关是同一个类型的开关,轻触四脚按键开关在使用过程中不能够自锁,但是,我们只要按下去一次,四角开关的信号就会发生一次变化。但是轻触开关四个角怎么接、它的工作原理是什么呢?下面由港源电子为大家讲解轻触开关如何接线:

0611

轻触开关四个角怎么接?
四脚轻触开关在使用过程中不能够自锁,但使用者只要按下去一次,四角开关的信号就会发生一次变化。而至于轻触开关四个角怎么接,这对电工而言是非常重要的知识,具体如下:
1、将万用表调至二极管处;
2、先测量四角中的任意两脚,判断哪两个角是导通的,哪两个角是断开的;
3、按下按键,再测量任意两脚,然后判断哪两个角是导通的,哪两个角是断开的;
4、开始断开,按键按下导通的两脚可做为焊接的两个角。

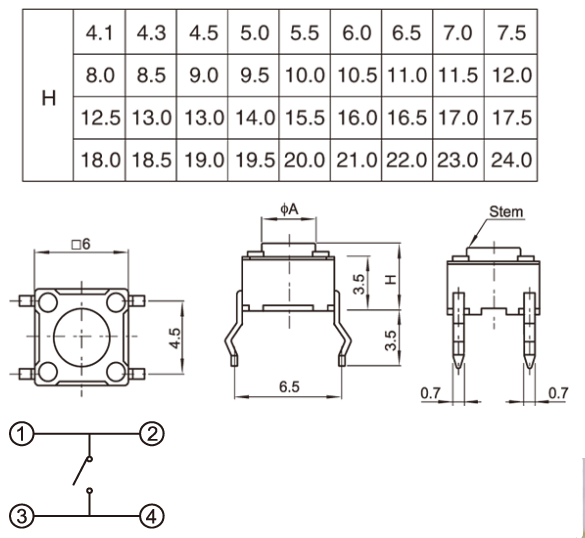

轻触开关电路图
上图是四脚轻触开关的尺寸图和电路图

根据专业人士的经验,一般只要是对角就可以进行直接焊接。需要注意的是:按键开关的工作原理,就是按键按下的时候两个贴片挨近了,也就是导通了;松开的时候,贴片分离,也就是断开了。


轻触四脚按键开关工作原理

这种开关的工作原理,其实和普通按钮开关的工作原理差不多,由常开触点、常闭触点组合而成,在四脚按键开关中,常开触点的作用,就是当压力向常开触点施压时,这个电路就呈现接通状态;当撤销这种压力的时候,就恢复到了原始的常闭触点,也就是所谓的断开。这个施压的力,就是用我们的手去开按钮、关按钮的动作。总而言之,四脚按键开关的工作理还是很好理解的。

实际上,四脚轻触开关和普通按钮开关的工作原理差不多,由常开触点、常闭触点组合而成。在四脚按键开关中,常开触点的作用就是当压力向常开触点施压时,这个电路就呈现接通状态;当撤销这种压力时,就恢复到了原始的常闭触点,也就是所谓的断开。这个施压的力,就是用我们的手去开按钮、关按钮的动作。
